DC5622 浮動式金屬硬密封球閥
該系列金屬密封球閥適用于高溫,高壓等各種場合,并能達到閥座的零泄漏。利用HVOF設備,向球體與閥座表面噴涂硬度極高的碳化鎢或碳化鉻合金,具有高耐沖蝕性、高耐磨性、使用壽命長的特點,并利用東辰獨特的研磨技術,使閥座和球閥完全密封。由于彈簧的作用,閥座始終與球體面接觸,利用其自清洗的功能防止異物進入密封面。該系列球閥雖然結構簡單,最適用于漿料、粉塵等苛刻條件的場合。填料部位采用動負載的結構,可以有效防止填料的泄漏。

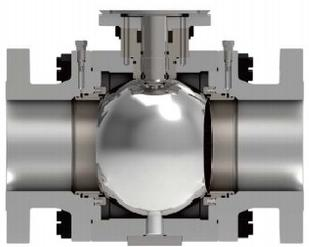

DC5622兩片式固定球閥。它與浮動式球閥相比,工作時管道中閥前流體壓力在球體上產生的作用力全部傳遞給上下軸承,球體不會移動閥門密封靠彈簧和介質壓力推動閥座實現,閥座不會承受過大壓力,所以扭矩較小,密封性能可靠,使用壽命長。閥座的密封有軟密封、金屬密封、防火型三種型式:防火安全設計符合API607第四版標準。
◆特點
防吹出閥桿設計
閥桿采用從閥體中腔裝入、閥桿靠近球體的一端設計成T形結構。當它受到閥體內部壓力時閥體上凸臺對其保護,確保在任何壓力下不會被吹出,并與止推墊起到上密封作用。
防靜電裝置
防靜電裝置是東辰閥門球閥的標準設計,閥桿上裝有彈簧、鋼珠,使球、閥桿、閥體之間保持持續接接觸,形成導通電路,可將電荷轉移,從而避免閥門開關時摩擦產生的靜電積聚,避免了某些工況下因靜電的積累而發生危險。
火災安全設計
在火災環境中,當非金屬密封材料被高溫破壞或分解后,球體在壓力推動下與軟密封閥座的金屬唇形間座接觸,實現金屬對金屬密封,從而切斷流體減少泄漏。
對于防火設計的球閥均符合API607標準。
延長填料使用壽命
閥桿表面鏡面處理,填料函滾軋?zhí)幚?,粗度Ra0.4。填料與閥桿摩擦損失極小,增強密封性能,填料使用壽命延長。
抗硫化應力
根據客戶要求,閥門材料可按美國腐蝕工程師協會標準NACE MR 0175/ISO15156要求進行,在生產過程中嚴格的質量控制和質量檢測,完全符合標準要求,滿足硫化環境工況。
閥體排污裝置
閥體上安裝有排污閥,閥門在關閉狀體下,閥體中腔通過排污閥放空。通過它可對閥體內的沉積物進行沖洗與排放。
操作扭矩低
兩片式固定球閥球閥采用固定球結構,浮動閥座,在操作壓力下達到較小扭矩。采用了自潤滑軸承與鏡面處理的閥桿配合,使摩擦系數降到最低。
密封可靠
鑲嵌有適合不同壓力的聚合材料,密封閥座是浮動的,并有彈簧加載,在關閉位置時,始終與球體保持緊密接觸,達到可靠的密封。
◆技術參數
本體形式 | DC5622 |
公稱通徑 | DN15-DN150(1/2”-6”) |
公稱壓力 | DN16-DN100(ANSI class 150-600) |
流體溫度 | -45℃-538℃ |
連接方式 | 法蘭型(RF、FM、RTJ),焊接型(SW、BW) |
閥體材質 | A216 WCB/WCC、A217 WC6/WC9、A351 CF8/CF8M |
閥內件材質 | A182 F304/F316/F316L |
球體處理 | 鍍硬鉻、堆焊STL、噴涂Ni60、噴涂碳化鎢 |
密封環處理 | 堆焊STL、噴涂Ni55、噴涂碳化鎢 |
閥座和泄漏量 | ANSI B16.014V |
金屬密封和軟密封 | API 598 零泄漏 |
